BMG系列立式磁力驱动离心泵

口径： DN32~DN200

流量： 1.25~400m3/h

扬程： 8~125m

温度： -90℃~250℃

压力： 0~1.6MPa(高压~42MPa）

功率： 0.55kW~132kW

材质： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

领域：石油石化、精细化工、制药、新能源等领域

在线留言用户手册

描述

性能参数表

产品描述

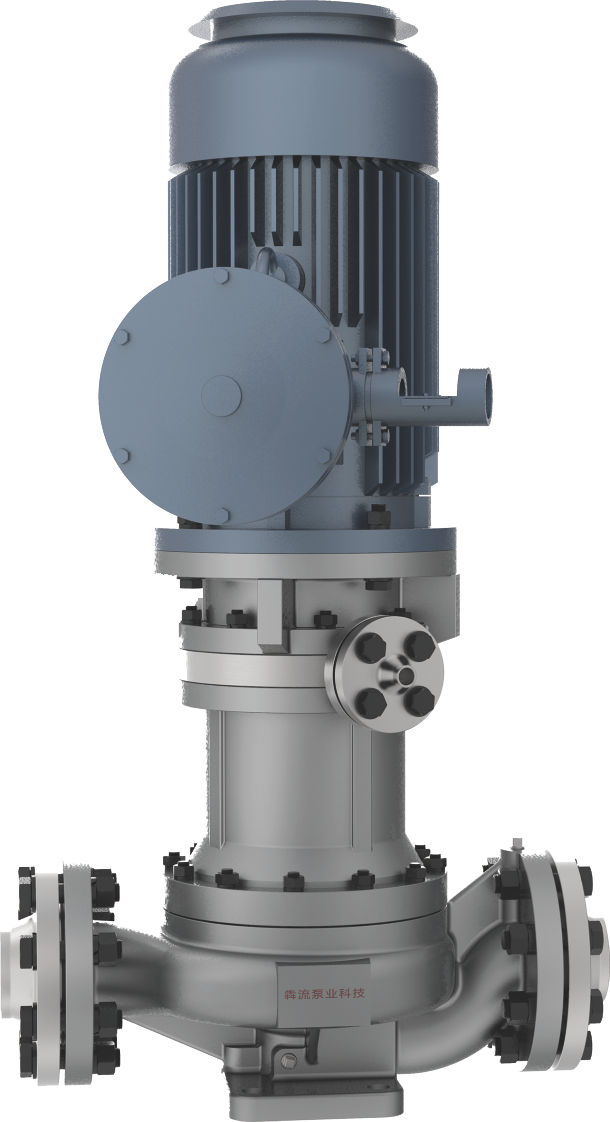

BMG系列立式磁力驱动离心泵是在立式管道泵基础上设计的一种新型立式结构磁力泵，通过与磁力驱动的完美结合，达到无泄漏输送液体的要求。

具有立式管道泵的优点：立式安装，结构紧凑，空间占用面积小；进出口口径相同，且在同一轴线上，可作为任意管道的一部分，安装方便；管道内输送介质为增压，可直接替换原有立式管道泵，方便用户更换。

传统立式磁力泵由于内转子重量的影响导致其轴向力大，轴向力平衡技术难度大，我们通过技术优化设计克服了这一难题，采用了特殊的轴向力平衡方案，利用泵在运转过程中内转子处于浮动状态，推力轴承力几乎为零，保证了泵的整体使用寿命。

传统立式磁力泵不能充分排气，在启动和运行过程中会造成泵的短时间干转，长期运行容易造成磁力泵内部零件烧坏等设备故障。BMG系列立式磁力驱动离心泵的磁力驱动部件结构经过巧妙的重新设计，可以完全排空泵腔内的气体，使抽送介质充分充满泵腔。

设计特点

全密封、无泄漏、无污染；

CFD设计水力部件，流道宽、效率高、汽蚀性能好、径向力小；

过流部件采用精铸模具和硅溶胶中温蜡铸造工艺。尺寸精确，流道清新洁净，效率高。

选用高性能耐高温稀土永磁材料，保证足够的磁扭矩；

整泵只需1-2个密封圈，确保最佳安全性；

低涡流隔离套设计，泵效率更高；

可选用直联电机或联轴器结构；

多种循环方式，自循环、副叶轮强制循环、副叶轮压力循环及外循环等，满足不同工况介质输送；

当工况需要时可增加冷却或加热保温夹套结构；

可选用普通Y、YB系列三相电机、直流电机及永磁电机；

性能范围

口径:DN32~DN200

流量:1.25~400m³/h

扬程:8~125m

温度:-90℃~120℃

压力:0~1.6MPa(高压~42MPa)

转向:电动机方向顺时针旋转

功率:0.55kW~132kW

材质:304、316L、2205、904L、TC4、TA1、TA2、C-276、HB2、HB3等

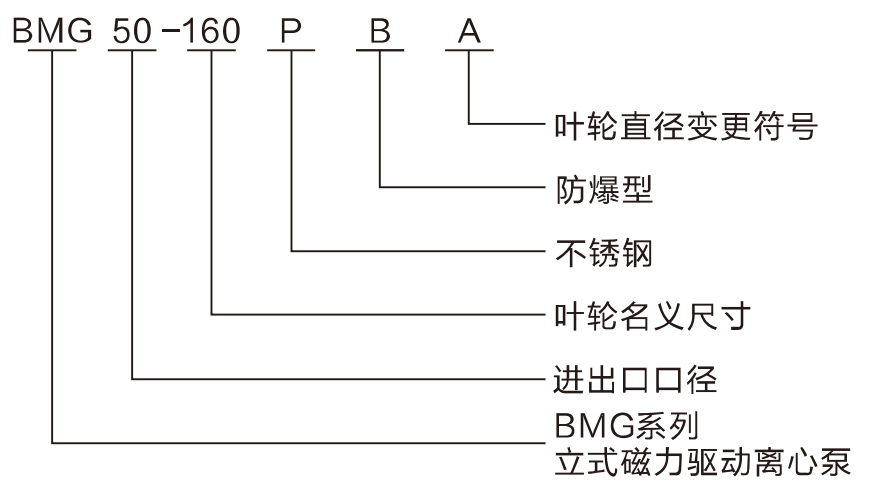

型号意义

性能参数

标准性能表：								（原动机转速n=1450r/min）
泵型号 Type	入口 (mm)	出口 (mm)	叶轮名义直径(mm)	流量Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr(m)	电机型号功率(kW)&比重(g/cm3)
泵型号 Type	入口 (mm)	出口 (mm)	叶轮名义直径(mm)	m3/h	L/s	扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr(m)	1	1.35	1.84
BMG32-125	32	20	125	2	0.56	5	36	0.08	2.0	0.55	0.75	1.1
BMG32-160	32	20	160	2	0.56	8	33	0.13	2.0	0.55	0.75	1.1
BMG40-125	40	25	125	4	1.11	5	35	0.16	2.0	0.55	0.75	1.1
BMG40-160	40	25	160	4	1.11	8	32	0.27	2.0	0.75	1.1	1.5
BMG40-200	40	25	200	4	1.11	12.5	25	0.54	2.0	1.1	1.5	2.2
BMG50-125	50	32	125	6.3	1.75	5	34	0.25	2.0	0.55	0.75	1.1
BMG50-160	50	32	160	6.3	1.75	8	31	0.44	2.0	0.75	1.1	1.5
BMG50-200	50	32	200	6.3	1.75	12.5	24	0.89	2.0	1.5	2.2	3
BMG50-250	50	32	250	6.3	1.75	20	19	1.81	2.0	3	4	5.5
BMG65-125	65	50	125	12.5	3.47	5	41	0.42	2.0	0.75	1.1	1.5
BMG65-160	65	50	160	12.5	3.47	8	36	0.76	2.0	1.5	2.2	3
BMG65-200	65	40	200	12.5	3.47	12.5	31	1.37	2.0	2.2	3	4
BMG65-250	65	40	250	12.5	3.47	20	26	2.62	2.0	4	5.5	7.5
BMG65-315	65	40	315	12.5	3.47	32	21	5.19	2.5	7.5	11	15
BMG80-125	80	65	125	25	6.94	5	47	0.72	2.5	1.5	2.2	3
BMG80-160	80	65	160	25	6.94	8	45	1.21	2.5	2.2	3	4
BMG80-200	80	65	200	25	6.94	12.5	41	2.08	2.5	4	5.5	7.5
BMG80-250	80	65	250	25	6.94	20	37	3.68	2.5	5.5	7.5	11
BMG80-315	80	65	315	25	6.94	32	31	7.03	2.5	11	15	18.5
BMG100-125	100	80	125	50	13.89	5	55	1.24	2.5	2.2	3	4
BMG100-160	100	80	160	50	13.89	8	53	2.06	2.5	3	4	5.5
BMG100-200	100	80	200	50	13.89	12.5	51	3.34	2.5	5.5	7.5	11
BMG100-250	100	80	250	50	13.89	20	47	5.80	2.5	11	15	18.5
BMG100-315	100	80	315	50	13.89	32	43	10.14	2.5	15	18.5	22
BMG125-200	125	100	200	100	27.78	12.5	59	5.77	2.8	7.5	11	15
BMG125-250	125	100	250	100	27.78	20	53	10.28	2.8	15	18.5	22
BMG125-315	125	100	315	100	27.78	32	49	17.79	2.8	22	30	37
BMG125-400	125	100	400	100	27.78	50	43	31.68	2.8	37	45	55
BMG150-250	150	125	250	200	55.56	20	65	16.76	2.8	22	30	37
BMG150-315	150	125	315	200	55.56	32	63	27.67	2.8	37	45	55
BMG150-400	150	125	400	200	55.56	50	58	46.97	2.8	55	75	90
BMG200-250	200	150	250	400	111.11	20	67	32.53	3.2	45	55	75
BMG200-315	200	150	315	400	111.11	32	65	53.64	3.5	75	90	110
BMG200-400	200	150	400	400	111.11	50	63	86.48	3.8	110	132	160

标准性能表：								（原动机转速n=2900r/min）
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	流量Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr(m)	电机型号功率(kW)&介质比重(g/cm3)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	m3/h	L/s					1	1.35	1.84
BMG32-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BMG32-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BMG40-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BMG40-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BMG40-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BMG50-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BMG50-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BMG50-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BMG50-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BMG65-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BMG65-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BMG65-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BMG65-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BMG65-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BMG80-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BMG80-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BMG80-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BMG80-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BMG80-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BMG100-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BMG100-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BMG100-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BMG100-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BMG100-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BMG125-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BMG125-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BMG125-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250
